Hướng dẫn sử dụng và lắp đặt máy xông hơi ướt gia đình Bảo Châu

1. Giới thiệu máy xông hơi ướt Bảo Châu

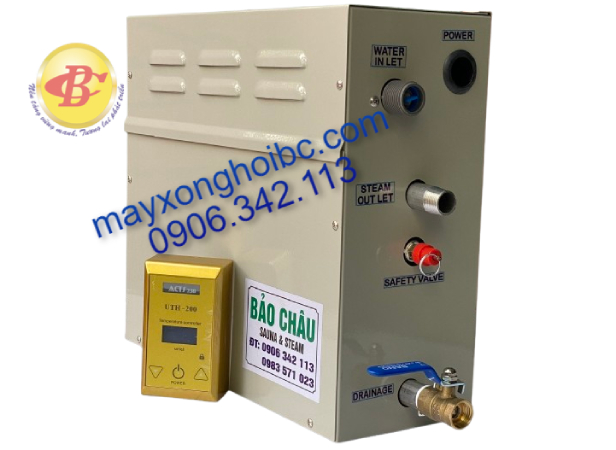

Hình 1: Hình ảnh máy xông hơi ướt Bảo Châu

1. POWER: Nối dây điện nguồn vào máy

2. WATER INLET: Van nước từ (Đóng – Mở tự động) (Van Solanol) được nối với nguồn nước lạnh

3. STEAM OUTLET: Ống dẫn hơi

4. SAFETY VALVE: Van an toàn

5. DRAINACE: Van xả cặn

2. BẢNG ĐIỀU KHIỂN NHIỆT ĐỘ ĐẶT NGOÀI PHÒNG XÔNG HƠI

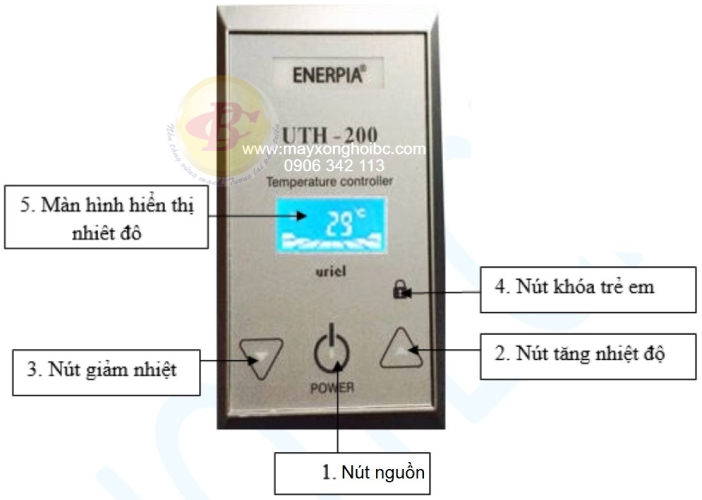

Hình 2: Bảng điều khiển nhiệt độ UTH - 200

3. CÁC THÔNG SỐ ĐỊNH MỨC CỦA MÁY

4. HƯỚNG DẪN LẮP ĐẶT MÁY XÔNG HƠI BẢO CHÂU

Máy xông hơi BẢO CHÂU được thiết kế cẩn thận để có thể dễ dàng lắp đặt. Khu vực lắp đặt máy phải thỏa mãn các yêu cầu sau đây:

a) Đường ống dẫn hơi có thể nối chung với van xả cặn qua Tê bằng ống chịu nhiệt PPR phải được đặt nghiêng để hơi nước thoát đi. Hơi nước sẽ chạy vào phòng xông hơi.
b) Ống dẫn hơi nước nên có chiều dài không quá 6m, tốt nhất là 3m, hoặc ngắn hơn càng tốt để giảm thiểu đường ống và tổn thất nhiệt.
c) Khi lắp đường ống hơi nên hạn chế những đường cong và khúc khuỷu trên đường ống. Tuyệt đối không gắn van trên đường ống hơi.
d) Ống dẫn hơi nước nên đưa vào phòng xông hơi sao cho đầu phun hơi cách mặt sàn ít nhất là 15-30cm
e) Nơi đặt máy phải khô ráo, thoáng để thuận tiện cho việc bảo trì, lắp đặt.
f) Vị trí lắp máy càng gần phòng xông hơi càng tốt để giảm thiểu đường ống dẫn hơi và tránh được sự tổn thất nhiệt.
* Nếu không thể thỏa mãn và đáp ứng tất cả các yêu cầu nêu trên thì tối thiểu vị trí lắp đặt máy phải thỏa mãn theo các câu (a), (b), (d) và (e).

5. YÊU CẦU CỦA PHÒNG XÔNG HƠI

+ Phòng xông hơi có thể tích từ 4 – 5 m³ thích hợp cho máy 6 KW, trong đó chiều cao của phòng xông thích hợp từ 2.0 – 2.5 m (không vượt quá thể tích phòng do nhà sản xuất giới hạn). Đồng thời phòng xông hơi phải bảo đảm độ kín và cách nhiệt để tránh thất thoát nhiệt ra bên ngoài.

      + Vật liệu dùng làm phòng xông hơi: Kính cường lực cho vách và cửa, cùng với các vật liệu chịu nhiệt, chịu ẩm cho sàn và trần như gạch men, gạch mosaic, hoặc đá ốp lát.

+ Lót sàn phòng xông hơi bằng vật liệu không trơn trượt.

+ Trần phòng xông hơi bằng vật liệu: Mêca, kính, alu hay các vật liệu chịu nhiệt khác.

+ Ghế xông hơi: có thể dùng ghế nhựa composit hoặc xây cố định bằng bê tông.
+ Lắp cửa phòng xông hơi sao cho cửa chỉ cần một lực đẩy nhẹ là có thể mở ra được.

Chú ý: Phòng xông hơi phải có cửa hay quạt thông gió đặt trên vách hay trần phòng xông hơi.

6. HƯỚNG DẪN LẮP ĐẶT MÁY XÔNG HƠI ƯỚT – PHÒNG STEAM

   a. CÁC THÔNG SỐ CẦN CHUẨN BỊ

b. NHỮNG ĐIỀU LƯU Ý:

- Việc nối điện phải theo đúng với những điều chỉ dẫn.
- Điện thế đầu vào cho phép thay đổi trong khoảng ±10%.
- Bộ điều khiển nhiệt được cung cấp cùng với máy.
- Chỉnh nhiệt độ trên bảng điều khiển trong khoảng 50 đến 55o C khi máy hoạt động.
- Lắp đặt ống dẫn hơi ra tại vị trí thấp nhất theo chỉ dẫn ở Mục IV.
- Phải dùng loại dây cáp điện có khả năng chịu tải thường xuyên trong thời gian dài để đấu nối cung cấp nguồn điện cho máy.
- Việc lắp ráp phải do nhân viên kỹ thuật thực hiện.
- Xông hơi không phù hợp cho người bị bệnh về tim mạch, hen suyễn. Nên tham khảo ý kiến của bác sĩ trước khi sử dụng.

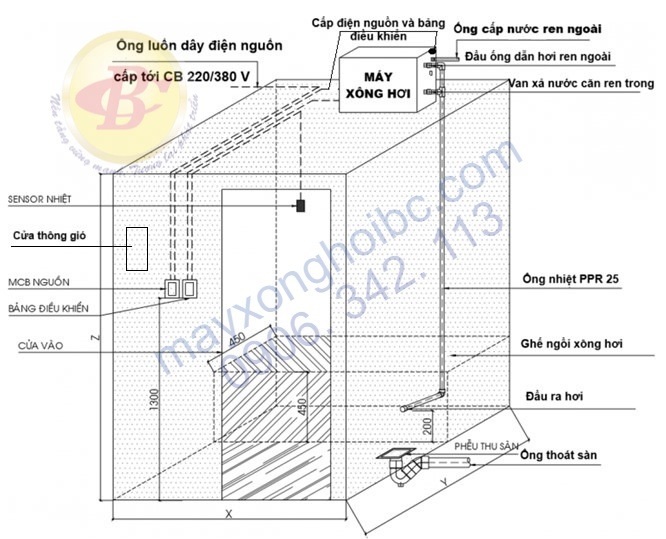

Hình 3: Cách lắp đặt máy xông hơi ướt Bảo Châu

 C. HƯỚNG DẪN LẮP ĐẶT CHI TIẾT

Bước 1: Xác định vị trí đặt ống ra hơi phòng xông. Tiếp theo, ta chuẩn bị kích thước ống PPR và các phụ kiện co nối cần thiết cho đường ống hơi được lắp từ lối ra hơi của máy vào trong phòng xông. Đường ống hơi được lắp âm vào tường hay lắp nổi đường ống PPR phải nằm dọc theo vách phòng.

       Bước 2: Lắp đặt đường ống nhựa cấp nước nguồn cho máy. Nước nguồn trước khi được cung cấp cho máy phải qua van (đóng –mở) nước. Sau đó mới lắp vào van từ INLET.

       Bước 3: Lắp CB nguồn và bộ điều khiển nhiệt độ trước cửa phòng với vị trí tương ứng như hình 3.

       Bước 4: Sau khi hoàn thành các bước trên, chúng ta mới tiến hành đấu nối nguồn cho máy. Khi cung cấp nguồn vào máy cần lưu ý vị trí trên Domino từ trái qua:

       - Tiếp điểm N1, N2: Dây mass hay dây nguội đấu cầu chung với nhau (dùng dây cáp Cadivi) và cấp dây mass vào 1 trong 2 tiếp điểm trên (dùng dây 20/10; 26/10; 30/10; 36/10).

       - Tiếp điểm L1, L2, L3: Dây lửa (nếu điện 3 pha thì lắp 3 dây pha vào L1, L2, L3). Còn trường hợp điện 1 pha thì kết nối 3 tiếp điểm L1, L2, L3 lại với nhau và cấp dây lửa vào một trong 3 tiếp điểm trên (dùng dây 20/10; 26/10; 30/10; 36/10).

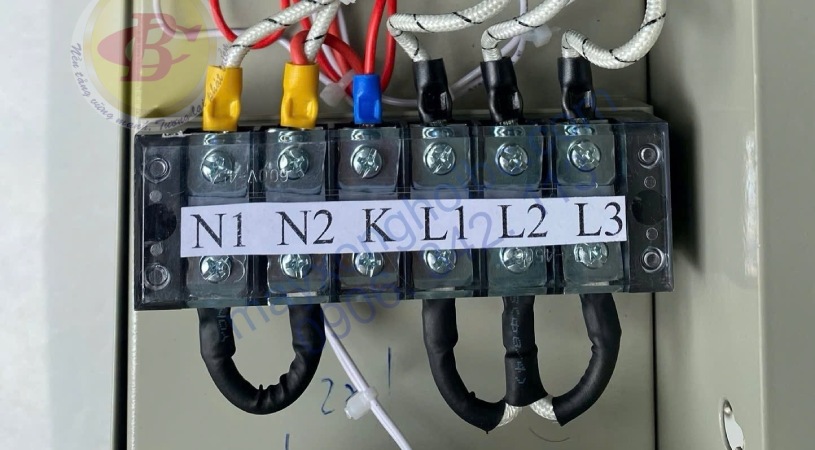

Hình ảnh: Cách đấu nguồn điện 220 V cho máy xông hơi Bảo Châu

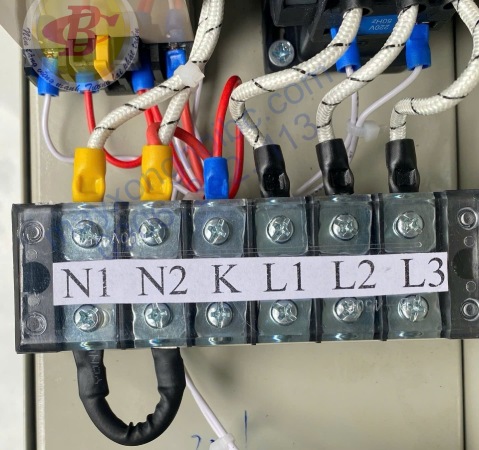

Hình ảnh: Cách đấu nguồn điện 380 V cho máy xông hơi Bảo Châu

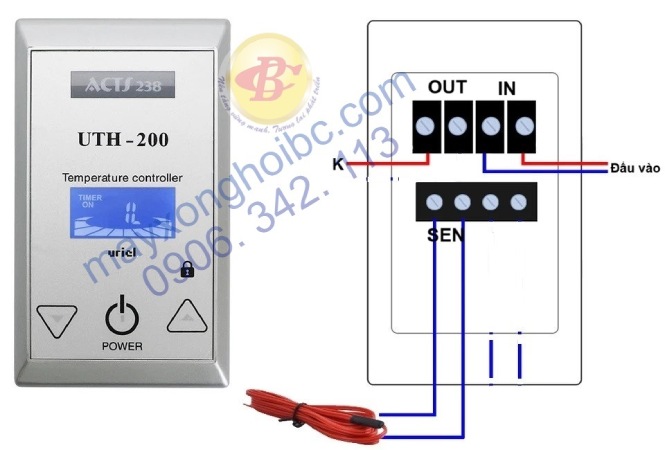

Đấu nối giữa bảng điều khiển UTH-200 với máy xông hơi

Bước 5: Đấu nối nguồn cho bảng điều khiển (dùng dây cadivi 1.5mm)

 - OUT: tiếp điểm 4 của bảng điều khiển nhiệt độ từ phải qua đấu với điểm (K) của thanh domino trên máy.

- IN: tiếp điểm 1 của bảng điều khiển nhiệt độ đấu dây Lửa (L1). Vị trí (Từ phải qua), tiếp điểm 2 còn lại đấu dây Max (N2). Vị trí (Từ phải qua).

- 2 tiếp điểm SEN được đấu nối sợi dây giò nhiệt, chú ý đầu dây giò nhiệt phải đưa vào trong phòng xông hơi để đo nhiệt độ.

Bước 6: Kiểm tra lại toàn bộ qui trình lắp đặt. Các co nối đường ống và các bộ phận đã lắp đảm bảo độ kín (theo yêu cầu kỹ thuật hay chưa). Hệ thống điện điều khiển phải đúng theo sơ đồ chỉ dẫn.

7. HƯỚNG DẪN SỬ DỤNG MÁY XÔNG BẢO CHÂU

1. Khởi động máy: Bật nút nguồn trên bảng điều chỉnh nhiệt độ ở mức 50°C, nếu nước được cấp vào máy đủ, trong máy sẽ kêu tiếng cụp nhỏ khoảng từ 4 tới 6 phút máy sẽ cung cấp hơi vào phòng (với điều kiện ta lắp đặt đúng yêu cầu kỹ thuật).

2. Điều chỉnh nhiệt độ: Ta có thể điều chỉnh nhiệt độ trong phòng bằng cách:

- Nhấn nút ▲ (tăng nhiệt độ).

- Nhấn nút ▼ (giảm nhiệt độ).

Nhiệt độ thích hợp cho phòng xông hơi ở mức nhiệt độ 50-55 độ C.

8. NHỮNG SỰ CỐ VÀ HƯ HỎNG THƯỜNG GẶP – BIỆN PHÁP XỬ LÝ

1. Máy không cung cấp hơi vào phòng

Cách xử lý:

- Kiểm tra lại các van nước và điện cung cấp có được nối đúng như đã chỉ dẫn.

- Sau đó kiểm tra những nguồn nước và điện có cấp tới vị trí đặt máy hay chưa (khi CB đã được đóng điện).

2. Trường hợp tại đầu ống phun hơi bị chảy nước (không ra hơi) là do van điện từ cấp nước vào máy bị dơ do nguồn nước tạo ra

Cách xử lý:

- Ta phải vệ sinh van.

- Tắt CB nguồn điện cấp vào máy

-  Khoá van nước cấp đặt phía trước van điện từ

- Sau đó sử dụng tua vít tháo 04 đai ốc trên van điện từ và vệ sinh lau sạch các chi tiết được tháo ra.

- Trước khi lắp các chi tiết đã được vệ sinh ta cần phải mở nhẹ van nước cấp để đẩy các chất bẩn trên van điện từ ra ngoài và sau đó lắp các chi tiết lại như ban đầu.

- Cuối cùng cấp nước và nguồn điện để cho máy hoạt động bình thường.

3. Nếu máy đang hoạt động bình thường nhưng CB bảo vệ máy bị sụp xuống (ở chế độ off)

Cách xử lý:

-Kiểm tra các đầu ốc xiết cáp tại CB, có thể cáp bị lỏng, nếu xiết lại vẫn bị sụp CB thì nên liên hệ bộ phận kỹ thuật của công ty để có biện pháp xử lý.

 Chú ý: Sau mỗi ngày sử dụng nên mở van xả đáy của máy để xả các chất cặn ra ngoài và đóng van lại. Sau thời gian sử dụng khoảng 06 tháng ta nên vệ sinh thùng trữ nước bên trong máy tạo hơi.

 Ngoài những sự cố trên mà không xử lý được để máy hoạt động thì quý khách nên liên hệ với số kỹ thuật Bảo Châu để được tư vấn và hỗ trợ.
